Cấu hình Layer 3 Switching trên Cisco Catalyst 1300

26/12/2025

1. Giới thiệu

Cisco Catalyst 1300 là dòng Enterprise-Lite Managed Switch được thiết kế cho doanh nghiệp vừa và nhỏ, cung cấp hiệu năng Gigabit/10-Gigabit, tính năng bảo mật mạnh mẽ, và khả năng Layer 3 Switching giúp thiết bị không chỉ chuyển mạch (Layer 2) mà còn định tuyến giữa các VLAN (Inter-VLAN Routing) mà không cần router riêng biệt.

Tính năng Layer 3 Switching giúp bạn:

Tăng tốc độ xử lý lưu lượng nội bộ (routing bằng phần cứng ASIC).
Giảm độ trễ khi trao đổi giữa các VLAN.
Đơn giản hóa mô hình mạng bằng cách loại bỏ router nội bộ.

Layer 3 Switching là gì ?

Layer 3 Switching kết hợp khả năng của switch và router trong cùng thiết bị. Switch tầng 3 (Layer 3 switch) có thể:

Chuyển mạch (Switching) giữa các thiết bị trong cùng VLAN (Layer 2).
Định tuyến (Routing) giữa các VLAN khác nhau dựa trên địa chỉ IP (Layer 3).

Điều này được thực hiện thông qua các giao diện VLAN ảo (SVI – Switched Virtual Interface). Mỗi VLAN có thể có một địa chỉ IP riêng, hoạt động như default gateway cho các thiết bị trong VLAN đó.

2. Cấu hình Layer 3 Switching trên Cisco Catalyst 1300

2.1. Tạo VLANs

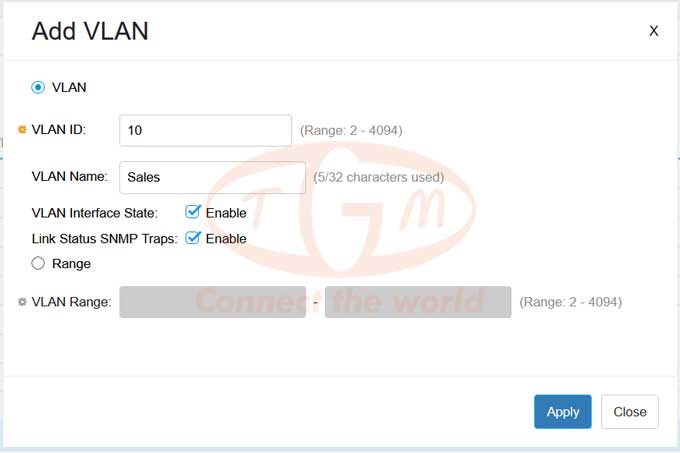

Vào VLAN Management → VLAN Settings

Nhấn Add.
Nhập:
- VLAN ID: ví dụ 10
- VLAN Name: Sales
Nhấn Apply.
Lặp lại cho các VLAN khác như VLAN 20 (HR), VLAN 30 (Guest)…

2.2. Gán IP cho các giao diện VLAN (SVI)

Mỗi VLAN cần một địa chỉ IP để switch có thể định tuyến giữa chúng.

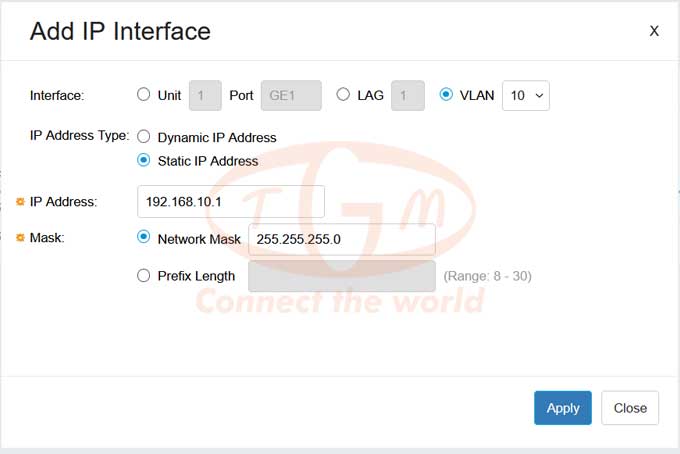

Vào IP Configuration → IPv4 Interface

Nhấn Add
Chọn Interface Type: VLAN Interface
Chọn VLAN ID: VLAN 10
Chọn IP Interface Source: Static
Nhập IP và subnet mask:
- IP Address: 192.168.10.1
- Subnet Mask: 255.255.255.0
Nhấn Apply

Làm tương tự cho các VLAN khác :

VLAN	Interface	IP Address	Subnet Mask	Mô tả
10	VLAN10	192.168.10.1	255.255.255.0	Sales Dept
20	VLAN20	192.168.20.1	255.255.255.0	HR Dept
30	VLAN30	192.168.30.1	255.255.255.0	Guest WiFi

2.3. Enable IPv4 Routing

Vào IP Configuration → IPv4 Interface

Bật Enable IPv4 Routing
Nhấn Apply

Khi IPv4 Routing được kích hoạt, switch sẽ tự động định tuyến giữa các VLAN đã có SVI IP.

2.4. (Tùy chọn) Thêm Static Route

Nếu mạng nội bộ cần kết nối ra router biên hoặc Internet:

Vào IP Configuration → IPv4 Static Routing
Nhấn Add
Nhập:
- Destination IP: 0.0.0.0
- Mask: 0.0.0.0
- Next-Hop: 192.168.1.254 (IP của router ngoài)
Nhấn Apply

2.5. Kiểm tra kết nối giữa các VLAN

Dùng công cụ ping từ thiết bị: PC VLAN10 ping đến PC VLAN20 → nếu có reply là thành công.

3. Kết luận

Tính năng Layer 3 Switching trên Cisco Catalyst 1300 giúp doanh nghiệp tối ưu hiệu năng, giảm thiết bị trung gian, và đơn giản hóa cấu trúc mạng. Chỉ cần bật IPv4 Routing, cấu hình IP cho các VLAN Interface, và (nếu cần) thêm static route là bạn đã có một hệ thống Inter-VLAN Routing tốc độ cao, ổn định và bảo mật.
