Hướng dẫn cấu hình Link Aggregation (LACP) trên Cisco Catalyst 1200 & 1300

26/12/2025

1. Giới thiệu Link Aggregation

Link Aggregation (LAG) hay EtherChannel là cơ chế gộp nhiều cổng vật lý thành một cổng logic duy nhất nhằm:

Tăng băng thông tổng
Tăng khả năng dự phòng (redundancy)
Tối ưu cân bằng tải (load-balancing)

Giới hạn hỗ trợ:

Cisco Catalyst 1200: tối đa 4 LAG group
Cisco Catalyst 1300: tối đa 8 LAG group
Mỗi LAG hỗ trợ tối đa 8 port

Trong bài viết này, chúng ta sẽ cấu hình LACP thông qua Web UI.

2. Cấu hình Link Aggregation qua giao diện Web UI

2.1 Truy cập mục Link Aggregation

Đi đến: Port Management → Link Aggregation → LAG Management

Tại đây có thể thao tác:

Chọn thuật toán Load Balance
Thêm port vào LAG
Bật hoặc tắt LACP

2.2 Thiết lập Load Balance Algorithm

Tại mục Load Balance Algorithm, bạn chọn phương thức cân bằng tải:

MAC-based
IP + MAC (khuyến nghị)

2.3 Tạo LAG và bật LACP

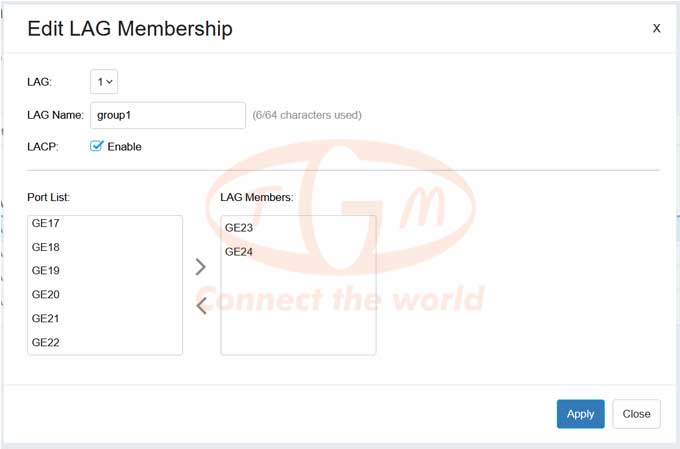

Trong LAG Table, chọn Edit group (VD: LAG1).
Thiết lập:
- LAG Name: đặt tên cho nhóm
- LACP: chọn Enable để sử dụng giao thức LACP
- Port List: chọn các port cần đưa vào LAG, sau đó nhấn > để chuyển sang LAG Members
Nhấn Apply để lưu cấu hình.

Làm tương tự với switch còn lại để đảm bảo LACP bắt tay thành công.

2.4 Cấu hình LAG làm Trunk hoặc Access

a. Chuyển LAG sang Trunk / Access

Đi đến: VLAN Management → Interface Settings → Interface Type = LAG → GO

Chọn LAG cần cấu hình → Edit
Chọn mode:

Access
Trunk (mặc định cho phép tất cả VLAN)

b. Giới hạn VLAN trên Trunk

Đi đến: VLAN Management → Port VLAN Membership → Interface Type = LAG → GO

Chọn Join VLAN
Trong Tagged VLANs:
- Mặc định: All VLANs
- Chọn User Defined
- Nhập danh sách VLAN được phép
  Ví dụ: 10,20,30,100-110
Nhấn Apply

c. Cấu hình LAG làm Access

Đi đến: VLAN Management → Port to VLAN

VLAN ID: chọn VLAN cần gán
Interface Type: chọn LAG → GO
Membership Type: chọn Untagged
Nhấn Apply

3. Kết luận

Link Aggregation (LACP) là một trong những tính năng quan trọng nhất trên các dòng switch doanh nghiệp, giúp tối ưu băng thông, tăng khả năng dự phòng và nâng cao độ ổn định trong hệ thống mạng. Với Cisco Catalyst 1200 và 1300, việc triển khai LACP trở nên đơn giản nhờ cả hai phương thức cấu hình: giao diện Web UI trực quan và CLI linh hoạt cho môi trường chuyên nghiệp. Khi được triển khai đúng cách, LACP không chỉ giúp tối ưu hiệu suất kết nối giữa các thiết bị mạng mà còn giảm thiểu nguy cơ gián đoạn dịch vụ do lỗi cổng đơn lẻ. Đây là giải pháp phù hợp cho cả doanh nghiệp nhỏ, vừa và các hệ thống yêu cầu tính sẵn sàng cao.
