Mô tả sản phẩm

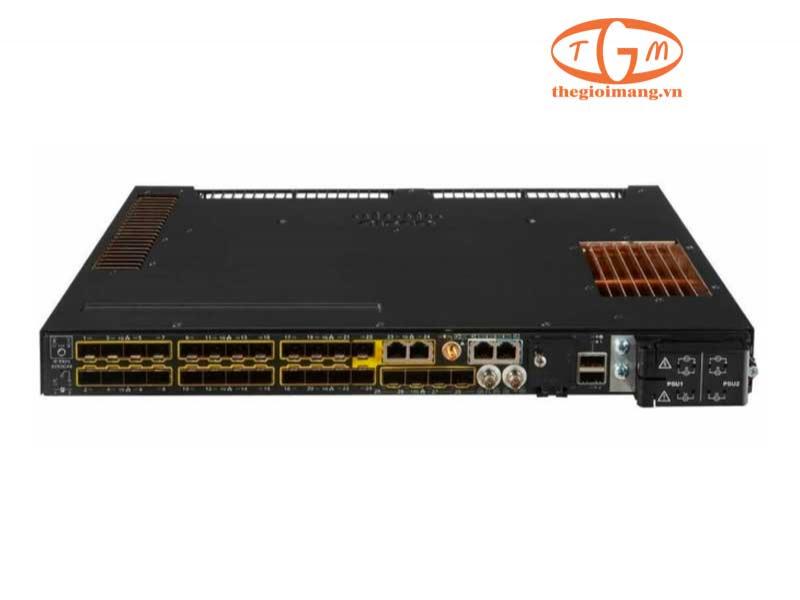

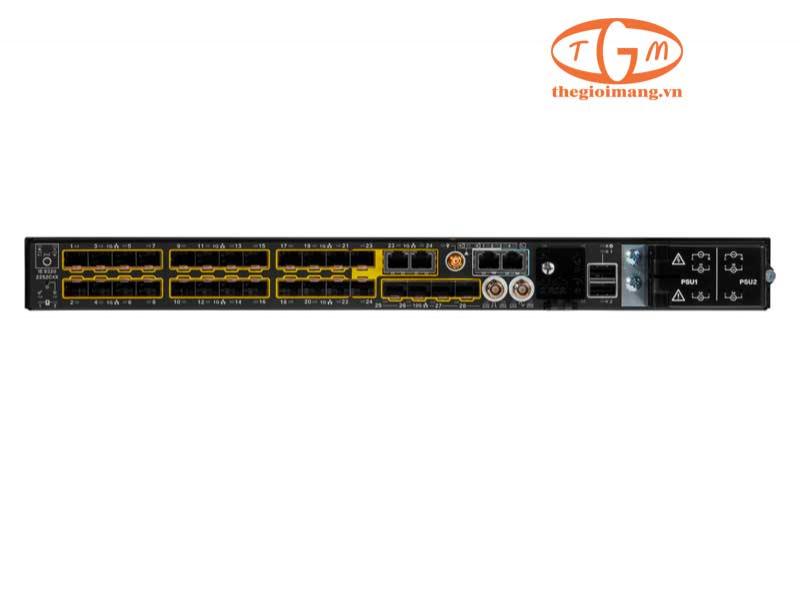

Cisco Catalyst IE-9320-22S2C4X-E là switch công nghiệp thuộc dòng Cisco Catalyst IE9300, được thiết kế cho các hệ thống mạng Industrial Ethernet cần nhiều kết nối quang và khả năng truyền dữ liệu tốc độ cao. Thiết bị có tổng cộng 28 cổng, gồm 22 cổng SFP tốc độ 100/1000M, 2 cổng Dual-Media hỗ trợ SFP 100/1000M hoặc RJ45 10/100/1000M và 4 cổng uplink SFP+ tốc độ 1/10G. Model này sử dụng giấy phép Network Essentials, hỗ trợ các tính năng chuyển mạch Layer 2, định tuyến Layer 3 cơ bản, QoS, bảo mật và quản lý mạng.

Thiết bị được trang bị 4 GB DRAM, 8 GB onboard flash, hỗ trợ USB và SD card, đồng thời có 2 cổng Cisco StackWise với khả năng hỗ trợ tối đa 4 thành viên trong một stack. Phiên bản IE-9320-22S2C4X-E còn được trang bị Conformal Coating, phù hợp với các môi trường công nghiệp yêu cầu khả năng bảo vệ thiết bị tốt hơn trước các điều kiện môi trường. Thiết bị có forwarding rate 95,23 Mpps, switching bandwidth 128 Gbps và MTBF 323.733 giờ.

Đặc điểm nổi bật Cisco Catalyst IE-9320-22S2C4X-E

Cung cấp 28 cổng mạng, gồm 22 cổng SFP 100/1000M, 2 cổng Dual-Media và 4 cổng uplink SFP+ tốc độ 1/10G.
Hai cổng Dual-Media hỗ trợ lựa chọn giữa module SFP 100/1000M và kết nối RJ45 10/100/1000M.
Trang bị 4 GB DRAM, 8 GB onboard flash memory, hỗ trợ USB và SD card có dung lượng 16 GB.
Hỗ trợ 2 cổng Cisco StackWise và cho phép triển khai tối đa 4 thiết bị trong một stack.
Đạt forwarding rate 95,23 Mpps, forwarding bandwidth 64 Gbps và switching bandwidth 128 Gbps.
Hỗ trợ tối đa 24.000 địa chỉ MAC, 4.096 VLAN ID, 1.024 VLAN hoạt động và 984 SVI.
Network Essentials hỗ trợ các công nghệ Layer 2 như 802.1Q, EtherChannel, STP, RPVST, PVRST+, RSPAN, SPAN, Q-in-Q và Storm Control.
Hỗ trợ định tuyến Layer 3 gồm Static Routing, OSPF với tối đa 1.000 routes, OSPFv3, RIP và Policy-Based Routing (PBR).
Tích hợp các tính năng bảo mật như 802.1X, DHCP Snooping, Dynamic ARP Inspection, IP Source Guard, PACL, VACL, RADIUS, TACACS+, SSH và MACsec-128.
Hỗ trợ các tính năng Industrial Ethernet như PTP, BFD, PROFINET, CIP, Modbus TCP, L2 NAT, REP, PRP, MRP và Cisco IOx; đồng thời hoạt động trong dải nhiệt độ từ -40°C đến 75°C tùy điều kiện lắp đặt.

Ứng dụng thực tế Cisco Catalyst IE-9320-22S2C4X-E

Cisco Catalyst IE-9320-22S2C4X-E phù hợp triển khai trong các hệ thống Industrial Ethernet như nhà máy sản xuất, dây chuyền tự động hóa, hệ thống SCADA, trạm điện, giao thông đường sắt và các hệ thống điều khiển công nghiệp. Với 22 cổng SFP, 2 cổng Dual-Media và 4 uplink SFP+ 1/10G, thiết bị đáp ứng tốt các hệ thống cần kết nối quang với khoảng cách truyền dẫn lớn và yêu cầu uplink tốc độ cao. Các tính năng PROFINET, CIP, PTP, Modbus TCP, REP, PRP và MRP giúp thiết bị phù hợp với các hệ thống công nghiệp yêu cầu đồng bộ thời gian, dự phòng mạng và khả năng hoạt động ổn định trong môi trường khắc nghiệt. Phiên bản Network Essentials cung cấp đầy đủ các chức năng Layer 2, Layer 3, QoS, bảo mật và quản lý cần thiết cho mạng công nghiệp.

Xem thêm

Thông số kỹ thuật

Model	IE-9320-22S2C4X-E
Hardware configurations
Total ports	28
Downlinks	22 ports 100/1000M SFP and 2 ports Dual-Media (100/1000M SFP or 10/100/1000M RJ45)
Uplinks (SFP/SFP+)	4 ports 1/10G
Software license	Network Essentials
Hardware specification
Hardware	4-GB DRAM 8-GB onboard flash memory
Removable storage	USB, SD card
Alarms	4 dry-contact alarm inputs 1 dry-contact Form-C relay alarm output
Console ports	1 RS-232 (via RJ-45), 1 Micro USB
Power inputs	Dual AC/DC power inputs
Cisco StackWise® ports	2 stacking ports
Physical configurations
Dimensions (H x W x D)	1.72 x 17.5 x 14.0 in. with PWR-RGD-AC-DC-H / PWR-RGD-LOW-DC-H
Weight	12.7 lb (5.76 kg)
Mounting	Rack mount
Power consumption	73W
Performance and scalability features
Forwarding rate	95.23 Mpps
Forwarding Bandwidth	64 Gbps
Switching bandwidth	128 Gbps (switching bandwidth is full-duplex capacity)
Number of queues / port	8 egress
Unicast MAC addresses3	24000
Internet Group Management Protocol (IGMP) multicast groups	1000
VLAN IDs	4096
Active VLANs	1024
IPv4 indirect routes3	7000
IPv4 direct routes	8192
IPv6 indirect routes3	3500
Spanning Tree Protocol (STP) instances	128
Access Control List (ACL) entries (port ACL [PACL], VLAN ACL [VACL], router ACL [RACL])	1536
DRAM	4 GB
Flash (user accessible)	2.5 GB
SD card capacity2	16 GB
SD Access Fabric Edge Support	Yes (32 VNs)
SGT/DGT policies	2000
IPv4 to SGT binding	10000
Maximum SVIs	984
SXP Sessions	200
GRE Tunnels	10
Number of Stack Members supported	4
Network Essentials license (perpetual)
Layer 2 switching	802.1Q, 802.1w, 802.1ab, 802.1s, 802.3ad, 802.3x, Per-VLAN Rapid Spanning Tree (PVRST+), Per-VLAN Spanning Tree (PVST+), Rapid PVST (RPVST), Remote Switched Port Analyzer (RSPAN), Switched Port Analyzer (SPAN), STP, Storm Control, VLAN Trunk Protocol (VTP) v2/v3, 802.1Q Tunneling, Layer 2 Protocol Tunneling (L2PT), Q-in-Q, Selective Q-in-Q, EtherChannel, VLAN Mapping, Loop Detection Guard
Multicast	IGMP v1/v2/v3, IGMP snooping, Multicast Listener Discovery (MLD) snooping
Management	WebUI, MIB, Simple Network Management Protocol (SNMP), syslog, Dynamic Host Configuration Protocol (DHCP) server, NETCONF, Embedded Event Manager (EEM), Cisco Plug and Play (PnP), Express Setup, Resilient Ethernet Protocol (REP) Zero Touch Provisioning (ZTP)
Security	DHCPv6 Guard, IP Source Guard, IPv6 Destination Guard, IPv6 Neighbor Discovery Multicast Suppress, IPv6 Router Advertisement (RA) Guard, IPv6 Snooping, IPv6 Source/Prefix Guard, IPv6 Neighbor Discovery Duplicate Address Detection, Full Flexible NetFlow, PACL, VACL, Network Edge Authentication Topology (NEAT), HTTPS, RADIUS, TACACS+, X.509v3, Secure Shell (SSH), DHCP Snooping, 802.1X, Client Information Signaling Protocol (CISP), Dynamic ARP Inspection (DAI), authentication, authorization, and accounting (AAA), Secure Copy Protocol (SCP), IEEE 802.1AE MACsec-128, TLS 1.3
Quality of Service (QoS)	802.1p, priority queuing, Modular QoS command-line interface (MQC), class-based shaping and marking, egress policing, egress queuing and shaping, Auto-QoS, Differentiated Services Code Point (DSCP) mapping and filtering, low-latency queuing
Layer 3 routing	Static routing, Open Shortest Path First (OSPF – 1000 routes), OSPFv3, Routing Information Protocol (RIP), Policy-Based Routing (PBR)
Industrial Ethernet	Locate Switch, Swap Drive, Generic Object-Oriented Substation Events (GOOSE) messaging, SCADA Protocol Classification, PTP1 (Default Profile, Power Profile 2011, Power Profile 2017), Network Time Protocol (NTP) to PTP, Bidirectional Forwarding Detection (BFD), PTP as refclock for NTP, PROFINET support, Common Industrial Protocol (CIP) Support, Cisco IOx support, Layer 2 Network Address Translation (L2 NAT), ModBus TCP, ERSPAN, Inter-Range Instrumentation Group (IRIG-B) Input and Output interface (B002, B003, B006, B007, B122, B123, B126, B127 timecode)2, Global Navigation Satellite System (GNSS)/Global Positioning System (GPS)2, dying gasp
Redundancy	REP rings, REP Fast, HSR3, PRP3, MRP, PTP over PRP3, MRP over Stacking4, Fast MRP, PTP over MRP
Automation	YANG, NETCONF, RESTCONF
Compliance specifications
Electromagnetic emissions	FCC 47 CFR Part 15 Class A
	EN 55032 Class A
	VCCI Class A
	AS/NZS CISPR 32 Class A
	CISPR 11 Class A
	CISPR 32 Class A
	ICES 003 Class A
	CNS15936
	EN 300 386
	EN 61000-3-2 Harmonic Current Emissions
	EN 61000-3-3 Voltage Fluctuations and Flicker
	KS C9832
Radio	EN 303 4132
Electromagnetic immunity	EN55024/EN5035
	CISPR 24/CISPR35
	KS C9835
	EN 61000-4-2 Electro Static Discharge
	EN 61000-4-3 Radiated RF
	EN 61000-4-4 Electromagnetic Fast Transients
	EN 61000-4-5 Surge
	EN 61000-4-6 Conducted RF
	EN 61000-4-8 Power Frequency Magnetic Field
	EN 61000-4-10 Oscillatory Magnetic Field
	EN 61000-4-11 AC Voltage Dips
	EN 61000-4-29 DC Voltage Dips
	EN 301 489-19 and -12
Industry standards	EN 61000-6-2 Industrial
	EN 61000-6-4 Industrial
	EN 61000-6-1 Light Industrial
	EN 61326 Industrial Control
	IEEE 1613:2009 Electric Power Stations Communications Networking
	IEC 61850-3 Electric Substations Communications Networking
	EN 50121-4
	EN 50121-3-2:2016 +A1:2019
	EN 50125-3:2003
	EN 50125-1:2014
	AREMA C&S Manual 2019 part 11.5.1 and 11.5.2
	IP30 (per EN60529)
	IEC 61850-9-3 (Power Utility Profile)
Safety standards and certifications	Information technology equipment:
	UL/CSA 60950-1
	EN 60950-1, CB to IEC 60950-1 with all country deviations
	UL/CUL 62368-1, CB to IEC62368-1 with country deviations
	NOM to NOM-019-SCFI (through partners and distributor)
	Industrial floor (control equipment):
	CB report and certificate to IEC 61010-2-201
	UL/CSA 61010-2-201
	CSA C22.2, No.142
	Hazardous locations:
	UL 121201 (Class l, Div 2, groups A-D)
	CSA 213 (Class l, Div 2, groups A-D)
	UL/CSA 60079-0, -7 (Class l, Zone 2, Gc/IIC)
	IEC 60079-0, -7 IECEx test report (Class l, Zone 2, Gc/IIC, ec)
	EN 60079-0, -7 ATEX certificate (Class l, Zone 2, Gc/IIC, ec)
Operating environment	Operating temperature:
	-40° to 75°C (-40° to 167°F) (blower-equipped cabinet)
	-40° to 60°C (-40° to 140°F) (sealed cabinet)3
	-40° to 70°C (-40° to 158°F) (vented cabinet)
	EN 60068-2-1
	EN 60068-2-2
	EN 61163
	Altitude:
	Up to 15,000 feet (4572 m) with no temperature derating
	Up to 40,000 feet (12,192 m) with temperature derating down to 25°C (77°F)
Storage environment	Temperature: -40° to 85°C (-40° to 185°F)
	Altitude: 15,000 feet (4572 m)
	IEC 60068-2-14
Humidity	Relative humidity of 5% to 95% noncondensing
	IEC 60068-2-3
	IEC 60068-2-30
Shock and vibration	IEC 60068-2-6 (Vibration)
	IEC 60068-2-27 (Shock)
	IEC 60068-2-31 (Shock)
	IEC 60068-2-32 (Shock)
	IEC 60068-2-64 (Vibration)
Corrosion	IEC 60068-2-52 (salt fog)2
Corrosion	IEC 60068-2-60 (flowing mixed gas)2
Warranty	Five-year limited hardware warranty on all IE9300 product IDs and all Industrial Ethernet (IE) power supplies. See more information in the Warranty section.
Certifications	IEC/ANSI/ISA-62443-4-1-2018
	ANSI/ISA-62443-4-2-2018, IEC-62443-4-2-2019
	FIPS 140-2
	USGv6-r1
	Ready Logo Version 5
	Common Criteria
	ODVA Industrial EtherNet/IP
	NEMA TS2:2021
Rated MTBF (hours)	323,733
